Pozicioner za zavarivanje
Zašto odabrati nas
Primjena proizvoda
Naši proizvodi se uglavnom koriste za potrebe zavarivanja, brušenja i rezanja u različitim oblastima, uključujući automobile i autodijelove, vazduhoplovstvo, brodove, petrohemiju, cevovode i posude pod pritiskom, inženjerske mašine, rudarsku opremu, proizvodnju vozila na dva i tri točka, limove metal, proizvodnja sportske opreme, proizvodnja medicinskih uređaja, proizvodnja metalnog namještaja i željeznički tranzit.
Naša kompanija
Changzhou Anchuang Intelligent Equipment Co., Ltd. je kompanija za industriju inteligentne opreme i trgovinu koja se fokusira na primjenu industrijskih robotskih automatiziranih tehnologija zavarivanja, brušenja i rezanja. Kompanija pruža klijentima najprofesionalnije usluge istraživanja i razvoja, proizvodnje, prodaje, obuke i postprodajnih usluga. Sjedište se nalazi u Changzhouu, Jiangsu, Kina. Misija kompanije je da obezbedi efikasna, precizna i pouzdana robotska rešenja za proizvodnu industriju, i da zaista realizuje automatizovanu i inteligentnu nadogradnju proizvodnje za globalne kupce.
naše usluge
Pružamo profesionalne konsultantske usluge: Anchuang nudi klijentima informativne konsultacije o proizvodima, cijenama, tehnologijama i industrijskim rješenjima putem interneta, telefona, e-pošte i usluga od vrata do vrata.
Naši sertifikati
Naši sertifikati uključuju visokotehnološke sertifikate za preduzeća, sertifikate o visokotehnološkim proizvodima, sertifikate za sistem upravljanja kvalitetom, sertifikate za korporativnu kreditnu procenu, sertifikate o saradnji industrije, univerziteta, istraživačke škole i preduzeća, sertifikate o patentima i još mnogo toga.
Šta je pozicioner zavarivanja?
Pozicioner za zavarivanje je mehanički uređaj koji se koristi za fiksiranje i rotaciju radnog komada tako da zavarivač može raditi pod odgovarajućim uglom i imati konzistentnu površinu. Ima sposobnost brzog okretanja, čak i kada nosi značajnu težinu. Glavna svrha pozicionera za zavarivanje je osigurati da radni komad uvijek bude u najprikladnijem položaju za zavarivanje.
5 stvari koje zavarivači trebaju znati o uređaju za pozicioniranje zavarivanja
Zapamtite COG
Odabir pravog uređaja za pozicioniranje za posao uključuje obračun ne samo težine i veličine zavarenog spoja, već i centra gravitacije (COG) i koliko je udaljen od uređaja za pozicioniranje. COG je tačka u kojoj se zavareni spoj jednako balansira na svim osama. Kako se udaljenost povećava od uređaja, na pozicioner se primjenjuje veći obrtni moment. COG se mijenja kako zavarivač dodaje materijal i dijelove pozicioneru, tako da se ove promjene moraju uzeti u obzir.
Stol se okreće pomoću elektromotora s promjenjivom brzinom i može se upravljati rukom ili nogom. Motor i kontrolu pozicionera treba odabrati na osnovu veličine i brzine koji su potrebni za izvođenje željene operacije zavarivanja.
Specifikacije proizvođača pozicionera vodit će izbor motora i upravljanja. Za zavarivače je važno da provjere specifikacije za horizontalno i okomito opterećenje kako bi se uvjerili da je kapacitet adekvatan za rukovanje zavarenim materijalom. Pozicioner treba da izdrži najveće moguće opterećenje.
Ispravno pričvrstite zavareni element
Način na koji je zavaren spoj pričvršćen na uređaj za pozicioniranje jednako je važan kao i sam pozicioner, jer je to tačka u kojoj bi prirodno došlo do razdvajanja. Proizvodni uređaji su dizajnirani za određenu primjenu koja se ponavlja. Ovaj tip fiksiranja je trajno montiran na pozicioner, a njegov specifičan oblik omogućava lako poravnavanje dijelova.
Okrugli dijelovi se često pričvršćuju pomoću stezne glave s tri čeljusti. Dio se ne smije odvojiti od čeljusti kada se dio proteže od stola. Također, dio se može širiti ili skupljati od zagrijavanja i hlađenja koji se javljaju tokom i nakon procesa zavarivanja, što može promijeniti zahvat koji stezna glava ima na radnom komadu.
Učvršćenja i stezne glave dodaju težinu i udaljenost od prednje ploče, što treba uzeti u obzir pri dimenzioniranju uređaja za pozicioniranje. Dok težina zavarenog elementa primjenjuje okretni moment na uređaj, udaljenost na kojoj se primjenjuje težina množi obrtni moment povećanjem udaljenosti. Na primjer, 50-lb. zavar koji je 3 inča udaljen od lica stola za pozicioniranje stvara 12,5 ft.-lbs. obrtnog momenta u vertikalnom položaju. Ako se udaljenost poveća na 6 inča, obrtni moment se povećava na 25 ft.-lbs. na montažnoj površini. Povećani obrtni moment može zahtevati mašinu većeg kapaciteta.
Mnogi pozicioneri imaju proreze koji omogućavaju da se radni komad pričvrsti na čelo. Zavarivanje dijela na pozicioner je često dobar način da spriječite posmične sile da klize dio dok se njime manevrira. Bilo koja od ovih metoda, neovisna ili kombinirana, funkcionirat će ako se pravilno primjenjuje.
Koristite okretne valjke za cilindre
Ako je zavar cilindričan, podoban je za valjanje. Male rolne za okretanje - na pogon ili na praznom hodu - mogu rotirati cijev ili posudu kako bi omogućili zavarivanje prema dolje. Električni valjci osiguravaju stabilnu rotaciju, proizvodeći ravnomjeran obodni zavar. Prazni valjci se ne napajaju, ali se mogu dodavati u seriji za podupiranje dužih cijevi i posuda. Često se koriste za dodavanje prirubnica na krajeve cijevi i povezivanje cijevi i krajeva na posude.
Kombinacija stalka za cijevi s valjkom i vertikalno postavljenog stolnog pozicionera pruža stabilnost i sigurnost kada se okrugli dio izvuče prema van. Kada valjci obezbede dve dodirne tačke, težina se ravnomerno raspoređuje, a COG se može podržati.
Neka bude ravno
Čak i kod male opreme za pozicioniranje važno je da se jedinica montira na ravnu, ravnu površinu kako bi se spriječilo da se prevrne. Ako postoje rupe za montažu, treba ih koristiti za pričvršćivanje pozicionera na stabilnu površinu kako bi se spriječilo prevrtanje kada ili ako naiđe na neočekivanu silu. Pozicioner montiran na radni sto ili postolje također mora biti osiguran.
Povežite struju uzemljenja na pozicioner
Tokom zavarivanja, struja uzemljenja treba biti povezana na sam pozicioner. Struja uzemljenja se prenosi sa stola u šasiju, što eliminiše potrebu za kontinuiranim uklanjanjem i zamjenom stezaljke za zavarivanje. Bez odgovarajućeg uzemljenja, električni dijelovi se mogu oštetiti i napraviti nestandardne naslage zavara.
Pozicioner treba da bude kompatibilan sa električnom strujom koju proizvodi proces zavarivanja. Takođe, svi kablovi za uzemljenje moraju biti čvrsto pričvršćeni uklanjanjem boje pre nego što se pričvrste za nosač.
Vrste pozicionera za zavarivanje
Pozicioneri za ručno zavarivanje:
Pozicioneri za ručno zavarivanje su najjednostavniji i najpristupačniji tip koji je dostupan. Kao što naziv govori, njima se upravlja ručno, što zahtijeva od korisnika da sami podese pozicioner. Idealni su za lake primjene u malim radionicama gdje preciznost i efikasnost nisu primarna briga. Ovi pozicioneri obično nose kapacitete opterećenja do 1,000 funte.
Motorizirani pozicioneri za zavarivanje:
Motorizirani pozicioneri za zavarivanje, također poznati kao motorni pozicioneri, najčešći su tip koji se nalazi u radionicama i tvornicama. Opremljeni su motorom koji rotira radni komad, što olakšava zavarivanje pod željenim uglovima. Dostupni u različitim veličinama i kapacitetima, motorizovani pozicioneri su pogodni za srednje i teške aplikacije zavarivanja, sposobni da izdrže opterećenja u rasponu od 100 funti do preko 100,000 funti.

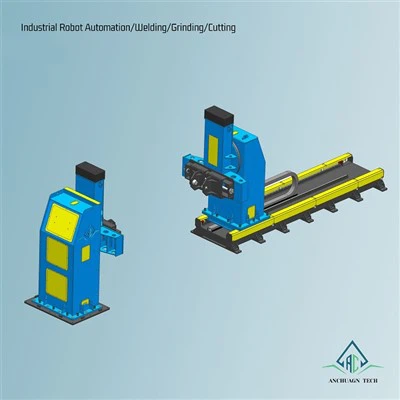

Pozicioneri za stražnju stolicu (HTP):
Pozicioneri za stražnju stolicu dizajnirani su za držanje i rotaciju cilindričnih radnih komada. Sastoje se od dva dijela: prednjeg dijela koji se nalazi na jednom kraju radnog komada i stražnjeg dijela na drugom, što olakšava rotaciju. Nudeći veću stabilnost i podršku, HTP-ovi su idealni za teške aplikacije.
gramofoni:
Gramofoni rotiraju obradne komade vodoravno, idealni za zavarivanje kružnih ili prstenastih predmeta kao što su cijevi ili rezervoari. Mogu biti ručni ili motorizirani ovisno o potrebama aplikacije. Motorizovani gramofoni su uobičajeni u industrijskim okruženjima gde veliki, teški radni komadi zahtevaju rotaciju.
Višeosni pozicioneri:
Višeosni pozicioneri su najnapredniji tip, koji mogu pomicati radne komade u više smjerova kako bi se olakšalo zavarivanje iz različitih uglova. Dolaze u konfiguracijama kao što su 2-os, 3-os i 6-os, često kompjuterski kontrolisane i zahtijevaju specijaliziranu obuku. Ovi pozicioneri su idealni za vrhunske primjene zavarivanja u industrijama kao što su svemirska i automobilska industrija.
Pozicioneri nagiba i rotacije:
Pozicioneri za nagib i rotaciju, takođe poznati kao "rotatori nagiba", kombinuju rotacione i nagibne pokrete, nudeći fleksibilnost u pozicioniranju radnih komada za zavarivanje pod uglom i zakrenutim komponentama.
Podesivi pozicioneri po visini:
Pozicioneri sa podesivim visinama pružaju vertikalno podešavanje uz rotaciono kretanje, omogućavajući korisnicima udobno zavarivanje na različitim visinama. Posebno su korisni za velike ili glomazne radne komade koji zahtijevaju različite položaje zavarivanja.
Stolni pozicioneri:
Stolni pozicioneri su kompaktni i prenosivi, dizajnirani za montažu na radne stolove ili stolove. Pogodni za lakše zadatke zavarivanja kao što su proizvodnja manjih obima ili hobi projekti, nude praktičnost i fleksibilnost u ograničenim radnim prostorima.
Pozicioneri za zavarivanje cijevi:
Neophodni u procesima zavarivanja, pozicioneri drže i rotiraju radne predmete kako bi se postigle precizne i efikasne operacije zavarivanja. Dolaze u različitim tipovima i modelima prilagođenim različitim aplikacijama.
Pozicioneri za laka i teška opterećenja:
Unutar gore navedenih kategorija, pozicioneri za zavarivanje se mogu dalje klasificirati kao lake ili teške ovisno o nosivosti. Pozicioneri za laka opterećenja rukuju manjim radnim komadima i aplikacijama male zapremine, dok su pozicioneri za teške uslove napravljeni za veće, teže radne komade u industrijskim okruženjima velike potražnje.
Prednosti korištenja pozicionera za zavarivanje
Poboljšan kvalitet zavara
Pozicioneri osiguravaju konzistentne i visokokvalitetne zavare održavajući idealan kut i orijentaciju tijekom cijelog procesa zavarivanja.
Povećana produktivnost
Zavarivači mogu raditi efikasnije jer ne moraju ručno mijenjati radni komad, smanjujući vrijeme zastoja.
Enhanced Safety
Pozicioneri smanjuju potrebu za zavarivačima da rade u nezgodnim ili neudobnim položajima, smanjujući rizik od umora i ozljeda.
Svestranost
Različiti tipovi pozicionera mogu prihvatiti širok raspon veličina i oblika obratka.
Konzistentni parametri zavarivanja
Automatski pozicioneri omogućavaju preciznu kontrolu nad parametrima zavarivanja, što rezultira konzistentnom veličinom zavarenih zrna i penetracijom.
Proces ugradnje pozicionera za zavarivanje
Priprema lokacije
Odaberite mjesto za pozicioner za zavarivanje koje pruža dovoljno prostora za siguran rad i lak pristup. Uvjerite se da je pod ravan i da može izdržati težinu pozicionera.
Raspakivanje i pregled
Pažljivo raspakujte pozicioner za zavarivanje i pregledajte ga da li ima oštećenja pri transportu. Provjerite sve komponente navedene u korisničkom priručniku.
Položaj pozicionera
Postavite pozicioner za zavarivanje na željeno mjesto. Ako se radi o velikoj ili teškoj jedinici, upotrijebite odgovarajuću opremu za podizanje da je postavite na svoje mjesto.
Niveliranje
Koristite libelu kako biste osigurali da je pozicioner za zavarivanje savršeno nivelisan. Ovo je ključno za precizno i stabilno pozicioniranje tokom zavarivanja.
Osiguravanje pozicionera
Kada se izravna, pričvrstite pozicioner za zavarivanje na pod pomoću odgovarajućih tiplova ili pričvršćivača. Ovaj korak je bitan za stabilnost i sigurnost tokom rada.
Power Connection
Spojite pozicioner za zavarivanje na izvor napajanja prema specifikacijama proizvođača. Uvjerite se da napajanje zadovoljava zahtjeve opreme.
Stvari koje treba znati kada radite na pozicionatorima zavarivanja
Zapamtite COG:
Odabir pravog uređaja za pozicioniranje za posao uključuje računanje ne samo težine i veličine zavara, već i centra gravitacije (COG) i njegove udaljenosti od uređaja za pozicioniranje. COG je tačka u kojoj zavareni spoj jednako balansira na svim osama. Kako se udaljenost od uređaja povećava, na pozicioner se primjenjuje veći moment. COG se mijenja kako zavarivač dodaje materijal i dijelove pozicioneru, tako da se ove promjene moraju uzeti u obzir.
Pravilno pričvrstite zavareni element:
Način na koji je zavaren spoj pričvršćen na uređaj za pozicioniranje jednako je važan kao i sam pozicioner jer bi se tu prirodno moglo dogoditi razdvajanje. Proizvodni uređaji su dizajnirani za specifične primjene koje se ponavljaju. Ovaj tip učvršćenja je trajno montiran na pozicioner, a njegov specifičan oblik omogućava lako poravnavanje dijelova.
Neka bude ravno:
Čak i kod male opreme za pozicioniranje, važno je da se jedinica montira na ravnu, ravnu površinu kako bi se spriječilo prevrtanje. Ako postoje rupe za montažu, treba ih koristiti za pričvršćivanje pozicionera na stabilnu površinu, sprječavajući prevrtanje u slučaju neočekivanih sila. Pozicioner montiran na radni sto ili postolje također mora biti sigurno pričvršćen.
Povežite struju uzemljenja na pozicioner:
Tokom zavarivanja, struja uzemljenja treba biti povezana direktno na sam pozicioner. Ova struja se prenosi sa stola u šasiju, eliminišući potrebu za kontinuiranim uklanjanjem i zamjenom stezaljke za zavarivanje. Nepravilno uzemljenje može dovesti do oštećenja električnih komponenti i nestandardnih naslaga zavara.
Princip nanošenja obratka:Oblici različitih strukturnih dijelova građevinske opreme vrlo su različiti. Zahtjevi pomaka tijekom zavarivanja također variraju. Stoga, odgovarajući pozicioner za zavarivanje treba odabrati u skladu sa strukturnim karakteristikama zavarivanih konstrukcijskih dijelova i zahtjevima zavarivanja.
Princip praktičnog zavarivanja:U skladu s radnim uvjetima ručnog zavarivanja, odabrani pozicioner za zavarivanje trebao bi biti u mogućnosti da prebaci bilo koji zavareni radni komad u položaj za ravno zavarivanje ili zavarivanje na brodu kako bi se izbjeglo vertikalno zavarivanje i zavarivanje iznad glave, kako bi se osigurao kvalitet zavarivanja.
pozicioner za zavarivanje
Ako se opcioni pozicioner za zavarivanje koristi za zavarivanje kružnog šava, treba uzeti u obzir brzinu rotacije prema žljebu zavarenog materijala. Brzina bi trebala biti unutar raspona podešavanja brzine pozicionera. uzeti u obzir. Treba uzeti u obzir i to da li ugao nagiba može zadovoljiti optimalnu poziciju zavarivanja zavara. Kada dođe do kontakta između kosog ugla i zavarenog spoja, on mora imati veći razmak od tla kako bi se osigurali zahtjevi obrade cijelog zavarivanja.
Položaj zavarivanja
Ako je veličina cijelog zavara pozicionera za zavarivanje relativno velika, tada je potreban nagib radnog stola.
Princip jednostavnog rada
Trebali biste odabrati siguran, pouzdan, otvoren, nisku radnu visinu, kompaktan pozicioner za zavarivanje kako biste olakšali rad i postavljanje pozicionera za zavarivanje. Ako je visina operacije zavarivanja pozicionera konstrukcije za zavarivanje visoka, radnici mogu izvoditi zavarivanje pomoću podizanja. Oni također mogu podesiti položaj visine postavljanjem hidraulične platforme za podizanje.
Certifikati
To je kompanija za industriju inteligentne opreme i trgovinu koja se fokusira na primjenu industrijskih robotskih automatiziranih tehnologija zavarivanja/brušenja/rezanja. Kompanija kupcima pruža najprofesionalnije usluge istraživanja i razvoja, proizvodnje, prodaje, obuke i postprodajnih usluga. Sjedište se nalazi u Changzhouu, Jiangsu, Kina. Misija kompanije je da obezbedi efikasna, precizna i pouzdana robotska rešenja za proizvodnu industriju, i zaista realizuje automatizovanu i inteligentnu nadogradnju proizvodnje za globalne kupce.
FAQ
P: Koje su tri glavne funkcije pozicionera za zavarivanje?
P: Zašto postoji potreba za postavljanjem pozicionera za zavarivanje?
P: Kako radi pozicioner za zavarivanje?
P: Kako uzemljite pozicioner za zavarivanje?
P: Koja je svrha pozicionera?
P: Koji je princip pneumatskog pozicionera?
P: Koje su dvije prednosti predgrijanog zavara?
P: Koliko tipova pozicionera postoji?
P: Koje vrste aktuatora koriste pozicionere?
Montaža pozicionera na rotacione aktuatore (kuglaste ventile, leptir ventile) razlikuje se od one na linearnim aktuatorima (regulacioni ventili, cilindarski pozicioneri), tako da su uvek potrebni različiti montažni mostovi i spojni delovi.
P: Koja je razlika između pneumatskog pozicionera i pametnog pozicionera?
P: Šta je pozicioner?
P: Koje su primjene pozicionera?
P: Koji je princip pametnog pozicionera?
P: Koje su prednosti pametnog pozicionera?
P: Kolika je cijena pametnog pozicionera?
P: Kako pozicioneri poboljšavaju kvalitet zavara?
P: Koliko košta robot za zavarivanje?
P: Zašto postoji potreba za postavljanjem pozicionera za zavarivanje?
P: Koje su tri glavne funkcije pozicionera za zavarivanje?
P: Koja je razlika između uređaja za zavarivanje i pozicionera za zavarivanje?
